Sự hiểu biết sâu sắc về lặp cụm tổng thành động cơ không chỉ mang lại những kiến thức chuyên sâu về cấu trúc và hoạt động của động cơ, mà còn mở ra nhiều khía cạnh thú vị về hiệu suất, tiết kiệm năng lượng, và khả năng tương tác giữa các thành phần. Trong bài viết này chúng ta cùng khám phá chi tiết về lặp cụm tổng thành động cơ
– Lắp đường ống nạp và xả, máy phát, dây điện động cơ.
(1) Lắp tấm cách nhiệt đường ống xả
(2) Đường ống xả
(3) Gioăng đường ống xả
(4) Thanh đỡ đường ống
(5) Lắp goăng đường ống nạp
(6) Lắp đường ống nạp
(7) Máy phát
(8) Dây điện động cơ
Gợi ý:
Trượt bạc ở phần lắp máy phát ra ngoài bằng búa và thanh đồng để lắp máy phát.
– Tháo động cơ ra khỏi giá đại tu động cơ
(1) Động cơ
(2) Giá đại tu động cơ
(3) Palăng tren động cơ
(4) Móc treo động cơ
CHÚ Ý:
• Cẩn thận để không làm giá đại tu động cơ bị nhấc lên.
• Nếu palăng được nâng lên quá cao, giá treo động cơ có thể bị nâng lên, tạo ra tình huống rất nguy hiểm.
• Nếu không tác dụng lực căng đều lên cả 2 dây xích, động cơ sẽ bị nghiêng nhiều, tạo nên tình huống rất nguy hiểm.
• Cẩn thận để không cắm nhầm chiều của đĩa ly hợp.
– Lắp bánh đà và ly hợp
(1) Bánh đà
(2) Đĩa ly hợp
(3) Nắp ly hợp
– Lắp hộp số vào động cơ
(1) Palăng treo động cơ
(2) Thiết bị treo động cơ
(3) Động cơ
(4) Hộp số
(5) Phụ kiện bàn nâng động cơ
GỢI Ý:
Nếu then hoa không thẳng, hãy gióng thằng bằng cách quay trục khuỷu.

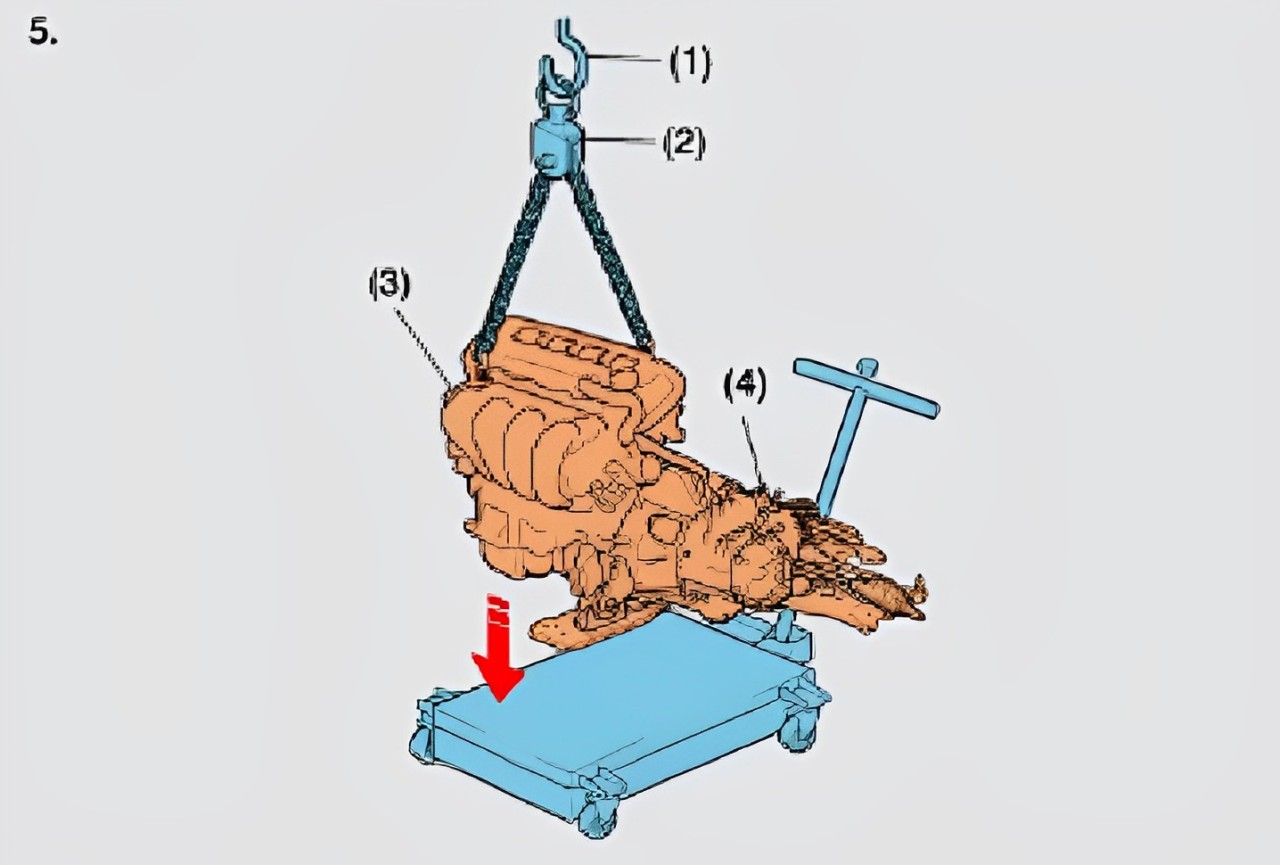

– Đặt động cơ lên bàn nâng động cơ
(1) Palăng
(2) Thiết bị treo động cơ
(3) Động cơ
(4) Hộp số
CHÚ Ý:
Nếu đỡ các te dầu của động cơ lên miếng kê sẽ làm biến dạng nó, hãy đỡ nó vào phần mặt bích của cácte dầu động cơ.
– Lắp động cơ
(1) Bàn nâng động cơ
(2) Bán trục
(3) Đầu thanh nối
(4) Động cơ
(5) Hộp số
CHÚ Ý:
Làm việc cẩn thận sao cho động cơ không chạm vào thân xe.
Không tháo bàn nâng động cơ cho đến khi dầm của hệ thống treo đã được lắp xong.
– Lắp các bộ phận bên dưới gầm xe
(1) Bán trục
(2) Đầu thanh nối
(3) Ống xả
(4) Thanh ổn định
GỢI Ý:
Tiến hành công việc xiết chặt lần cuối sau khi xiết bulông và đai ốc bằng tay để tránh cho các chi tiết không bị rơi.
– Lắp các bộ phận trong khoang động cơ
(1) Cáp chọn và chuyển số
(2) Xylanh cắt ly hợp
(3) máy nén A/C
(4) Đai dẫn động
(5) Gối đỡ sửa chữa
(6) Cáp chân ga
CHÚ Ý:
Không để máy nén A/C va đập vào két nước, do điều này sẽ gây ra hư hỏng.
Không làm biến dạng ống dẫn.
Không dùng lực để lắp các chọn và chuyển số, nếu không chúng có thể cong.
– Nối đường ống nhiên liệu
(1) Đường ống nhiên liệu
Chú ý:
Nếu nhiên liệu bị rò rỉ, nó có thể gây ra cháy và rất nguy hiểm.
Xoắn đường ống hay bộ phận nối có thể gây nên rò rỉ nhiên liệu.
– Nối các kẹp và ống cao su
(1) Ống bộ sưởi ấm
(2) Ống trợ lực phanh
(3) Lọc khí
(4) Ống lọc khí
(5) Ống két nước
– Lắp các bộ phận bên trong xe
(1) Trục lái giữa
Chú ý:
Nếu trục lái giữa và hộp cơ cấu lái không thẳng hàng, vị trí giữa của vôlăng sẽ bị lệch. cáp xoắn của túi khí cũng có thể bị đứt.
– Nối các giắc nối và dây điện
(1) ECU động cơ
(2) Hộp nối bảng táplô
(3) Hộp nối khoang động cơ
CHÚ Ý:
Không lắp đệm sẽ làm cho nước lọt vào bên trong xe gây nên hư hỏng cho các bộ phận bằng điện.
– Đổ nước làm mát
(1) Nắp két nước
(2) Nút xả nước
(3) Nút xả két nước
GỢI Ý:
• Hãy tuân theo hướng dẫn trong Hướng dẫn sửa chữa để điều chỉnh đúng nồng độ LLC.
• Bơm nhẹ ống két nước và ống bộ sưởi khi đổ nước làm mát sẽ làm cho nước làm mát dễ chảy vào hơn.
• Có hướng dẫn xả không khí đặc biệt cho một số kiểu xe. Hãy kiểm tra Hướng dẫn sửa chữa khi thực hiện công việc này.
– Lắp ắc quy
(1) Ắc quy
Chú ý:
Ắc quy có chứa dung dịch điện phân (hòa lẫn axit suphuaric), nên không làm nghiêng ắc quy hay trào dung dịch ắc quy. Nếu dung dịch bị trào ra, hãy rửa sạch ngay lập tức bằng nước.
– Kiểm tra lần cuối
Việc nghiên cứu về cụm tổng thành động cơ và lĩnh vực lặp trong ngành công nghiệp ô tô đã mang lại những kiến thức quan trọng về cấu trúc, chức năng và hiệu suất của các thành phần quan trọng của động cơ. Điều này không chỉ giúp nâng cao hiệu suất lái xe mà còn đóng góp vào mục tiêu ngành công nghiệp ô tô về tiết kiệm nhiên liệu và giảm phát thải.
