1. Đai ốc xẻ rãnh:
Đai ốc xẻ rãnh là một đai ốc được lắp ở những chi tiết chuyển động như thanh dẫn động lái để tránh cho chúng không bị lỏng. Nó có cấu tạo đặc biệt với nhiều rãnh, những rãnh này có một chốt chẻ xuyên qua để hãm đai ốc.
(1) Đai ốc xẻ rãnh
(2) Chốt hãm
(3) Đầu thanh nối
2. Vị trí/Hướng lắp
a. Đánh dấu/ đính thẻ:
Tháo những chi tiết giống nhau, như các ống hay giắc nối và sau này cần phải đưa chúng về vị trí ban đầu, sau khi đánh dấu và đính thế.
b. Tiến hành lắp thử:
Đối với những chi tiết phức tạp hay được lắp ráp với nhiều bulông có kích thước và chiều dài khác nhau, hãy xác định vị trí lắp có thể không dễ dàng. Để tránh điều đó, tạm thời lắp các bulông và đai ốc.
c. Sắp xếp các chi tiết theo thứ tự tháo/dánh dấu với số nhận dạng
Trong trường hợp có nhiều chi tiết giống nhau, hãy dùng hộp phân loại và xắp xếp chúng theo trật tự sao cho không bị nhầm lẫn khi lắp ráp.
(1) Đánh số cho hộp phân loại, và đặt các chi tiết theo trật tự khi tháo ra.
(2) Nắp bạc v.v. có số nhận dạng trên các chi tiết, nên hãy đánh số trước trên hộp phân loại và đặt các chi tiết theo trình tự tháo ra.
d. Kiểm tra hướng: Đối với những chi tiết có hướng và kết hợp với nhau, hãy lắp đúng
– Pít tông: gióng thẳng dấu phía trước trên pít tông với dấu trên thanh truyền
– Nắp bạc: gióng thẳng dấu phía trước và số

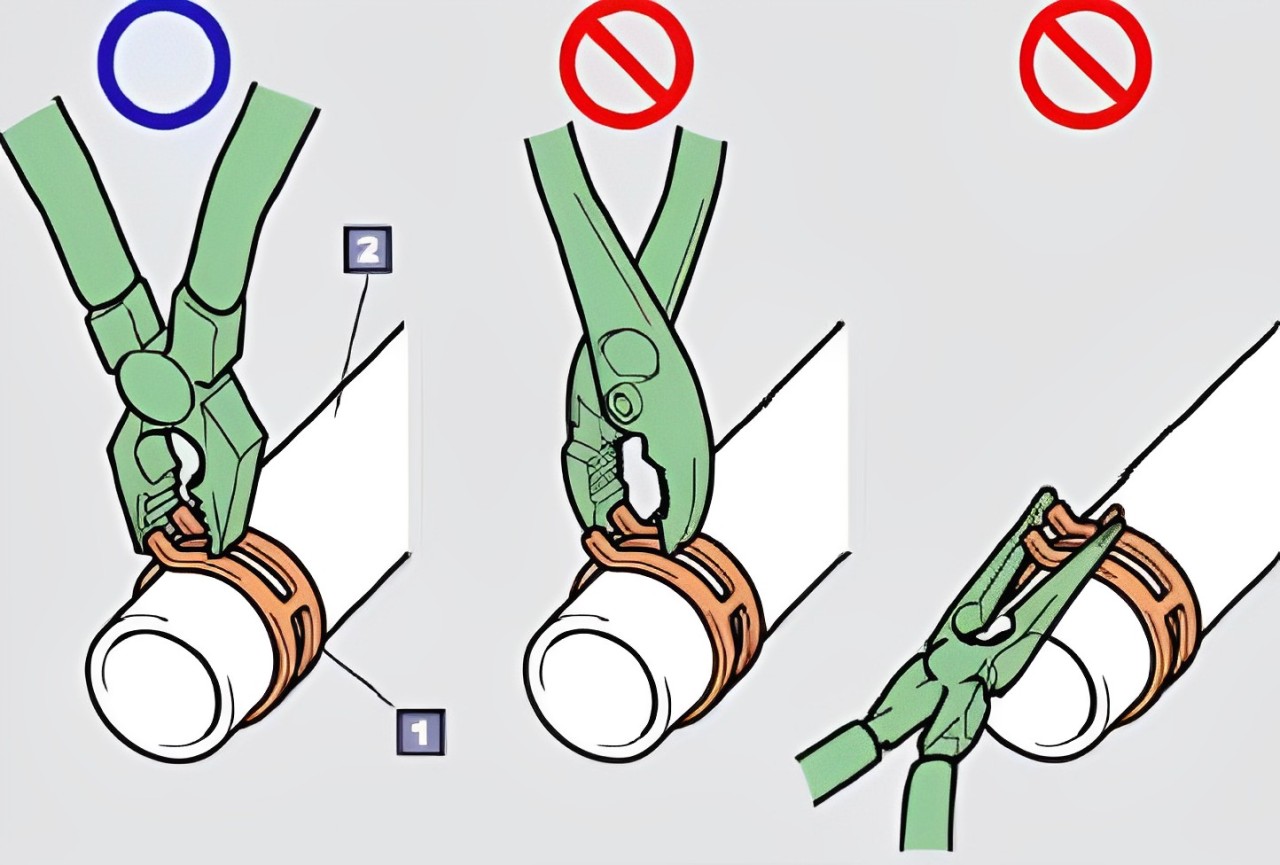

3. Ống/ kẹp:
Ống được giữ bằng kẹp sao cho chúng không bị trượt ra. Khi tháo kẹp, hãy sử dụng dụng cụ thích hợp với kẹp sao cho không làm hỏng kẹp. Khi lắp ống hay kẹp, hãy lắp nó ở vị trí như ban đầu.

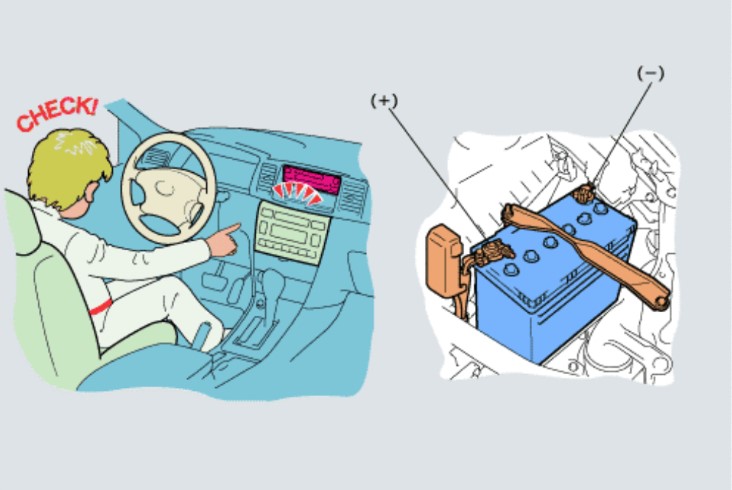

4. Ắc quy:
Khi tháo những chi tiết điện hay ắc quy, hãy tháo cáp âm ắc quy trước khi làm việc để tránh chập mạch.
Các chú ý khi tháo cực âm của ắc quy
• Ghi lại những thông tin của xe
• Tháo giắc và nối theo đúng trình tự
• Phục hồi lại thông tin của bộ nhớ

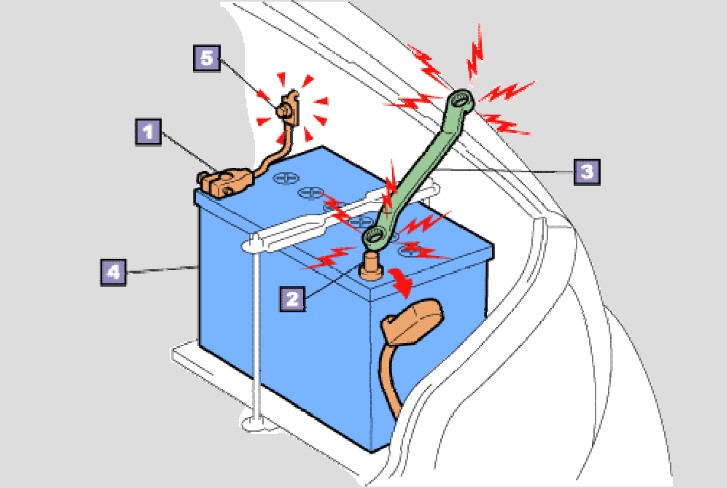

5. Ngắn mạch (đoản mạch):
Thông thường, các chi tiết điện trên xe ôtô tạo nên mạch điện với thân xe là bộ phận nối mát. Việc tháo cáp dươn ắc quy mà cáp âm vẫn nối có thể gây nên ngắn mạch khi cực dương chạm vào dụng cụ hay dây cáp.
(1) Cáp âm ắc quy
(2) Cáp dương ắc quy
(3) Dụng cụ
(4) Ắc quy
(5) Điểm nối mát
6. Giắc nối:
Các bộ phận điện trên xe ôtô được nối với nhau bằng các giắc nối, vì vậy khi tháo và lắp các bộ phận điện, việc tháo các giắc nối là cần thiết.
Cũng có nhiều loại giắc nối, hãy tháo chúng bằng phương pháp thích hợp. Đính thẻ lên giắc nối để nhận biết vị trí của giắc nối khi nối lại.
(1) Dây điện và giắc nối
(2) Giắc nối
(3) Đính thẻ
7. Kẹp cài/Khóa cài
Các bộ phận bên trong xe như bảng táp lô được ráp với nhau bằng kẹp hay khóa cài. Do chúng có nhiều loại, hãy nhả từng loại bằng quy trình thích hợp.
8. Hàn thiếc:
Hàn thiếc đôi khi được sử dụng để nối các chi tiết điện hay dây điện. Hãy chú ý rằng mỏ hàn thiếc đặc biệt nóng và phải được sử dụng cẩn thận.
Chỉ hàn thiếc khi cần do nếu hàn thiếc quá mức có thể gây nên ngắn mạch.
9. Túi khí SRS:
Không tiến hành công việc đối với túi khí SRS theo đúng quy trình hay không áp dụng đúng phương pháp có thể làm kích hoạt túi khí, điều này sẽ dẫn đến tai nạn nghiêm trọng.
Ngoài ra, sửa chữa không đúng có thể gây ra trục trặc như túi khí không kích hoạt được khi cần. Nên hãy thực hiện những công việc đề phòng thao tác nhầm theo như Hướng dẫn sửa chữa.
10. Khe hở:
Khe hở là không gian nhỏ giữa hai chi tiết. Dầu nằm trong khe hở này để bôi trơn. Cũng như, việc duy trì đủ khe hở sẽ tránh kẹt hay tiếng kêu. Để duy trì khe hở thích hợp, hãy điều chỉnh khe hở đến giá trị tiêu chuẩn hay thay những chi tiết bị mòn.
(1) Khe hở bình thường
(2) Khe hở lớn
(3) Khe hở nhỏ
(4) Dầu
(5) Píttông….
Bài viết tập trung vào việc chia sẻ kiến thức và kỹ năng cần thiết để thực hiện quá trình tháo lắp các bộ phận một cách chính xác và hiệu quả trong quá trình đại tu ô tô. Việc tháo lắp các bộ phận đòi hỏi sự cẩn trọng, sự hiểu biết vững về chi tiết ô tô, và kỹ năng sử dụng công cụ. Trong kết luận, chúng ta không chỉ nhấn mạnh về tầm quan trọng của việc tuân theo quy trình đúng, mà còn khuyến khích việc sử dụng các tài liệu hướng dẫn cụ thể từ nhà sản xuất và ghi chép đầy đủ thông tin. Để có thể xem thêm nhiều thông tin về cách tháo lắp các bộ phận khác có liên quan, mọi người có thể xem thêm hoặc tải tài liệu bên dưới
