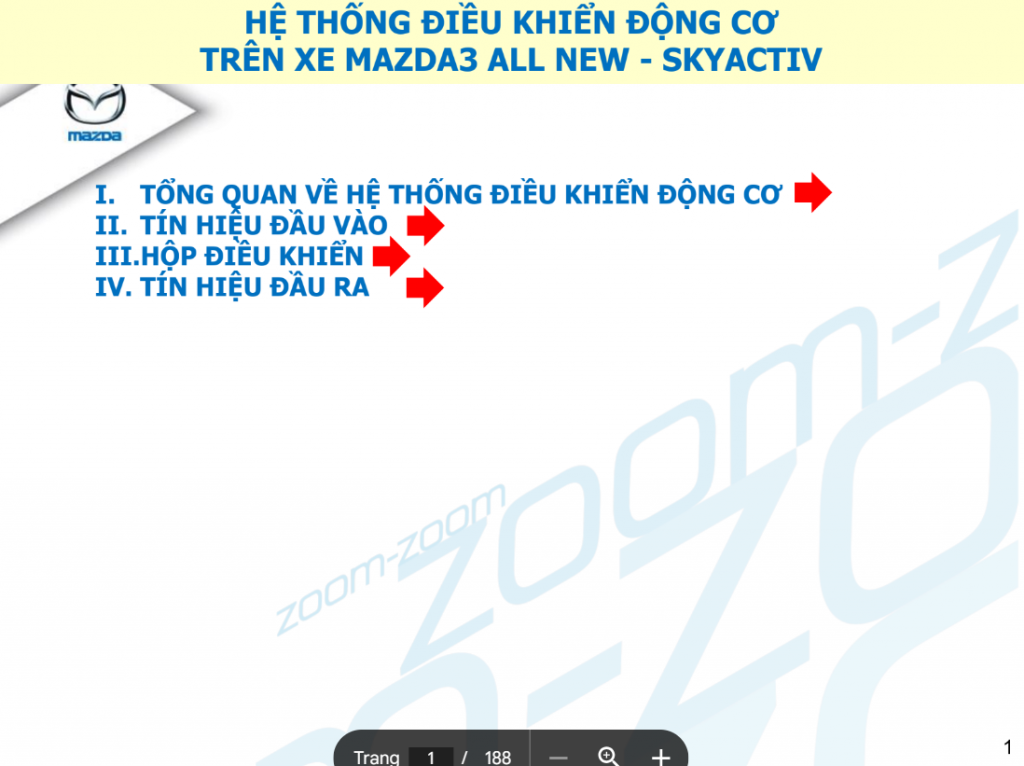

Tài liệu đào tạo hệ thống điều khiển động cơ xe mazda 3
Tài liệu gồm có:
I. TỔNG QUAN VỀ HỆ THỐNG ĐIỀU KHIỂN ĐỘNG CƠ
II. TÍN HIỆU ĐẦU VÀO
III.HỘP ĐIỀU KHIỂN
IV. TÍN HIỆU ĐẦU RA
TÍN HIỆU ĐẦU VÀO
Cảm biến APP1, 2
Cảm biến CMP
Cảm biến IAT1, 2
Cảm biến MAF
Cảm biến CKP
Cảm biến A/F
Cảm biến HO2S
Cảm biến ECT
Cảm biến KS
Cảm biến MAP
Cảm biến TP1, 2
Cảm biến BARO
Cảm biến ion
Các công tắc
TÍN HIỆU ĐẦU RA
Điều khiển rờ le chính (Main Relay)
Điều khiển trực tiếp (Drive by wire)
Thay đổi thời điểm đóng mở xu pap(Variable
Valve Timing)
Điều khiển phun xăng (Fuel Injection)
Điều khiển bơm nhiên liệu (Fuel Pump)
Điều khiển bơm cao áp (High Pressure Fuel
Pump)
Điều khiển đánh lửa sớm ESA (Electronic
Spark Advance)
Điểu khiển van mở hơi xăng (Purge Control)
Điều khiển sấy cảm biến HO2S (HO2S heater)
Điều khiển gia nhiệt cảm biến A/F (A/F heater)
Điều khiển ngắt A/C (A/C Cut Off)
Điều khiển áp suất dầu bôi trơn ( Engine Oil
Control)
Điều khiển ngắt khởi động (Starter cut off)
Điều khiển quạt (Electrical Fan)
Điều khiển máy phát (Generator Control)
